Накладка КР-140

Накладка КР-140 - елемент верхньої будови шляху, що застосовується для з'єднання важких кранових рейок типу КР-140. Забезпечує точне поєднання рейок, надійне сприйняття навантажень від кранових коліс та унеможливлює деформації стику. Використовується на підкранових коліях мостових, козлових, портальних та перевантажувальних кранів з високою інтенсивністю експлуатації.

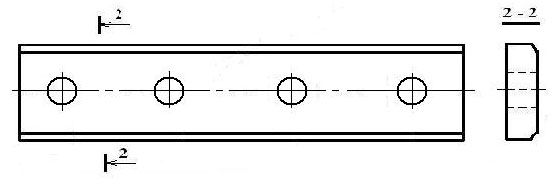

Опис та конструкція

Накладка КР-140 виготовляється за ДСТУ 3323:2019 (ГОСТ 8165-75) із високоміцної конструкційної сталі 09Г2С або литої сталі 20ГЛ. Конструкція передбачає профіль, що точно повторює форму головки та шийки рейки КР-140, що забезпечує рівномірний розподіл навантаження та стабільність стикового з'єднання. У тілі накладки виконано 6 отворів під болти М27, що забезпечують жорстке кріплення болтове з рейкою і сусідньою накладкою.

• Виготовлення методом гарячої прокатки або точного лиття з наступною механічною обробкою;
• Робочі поверхні фрезеровані для щільного прилягання до рейки;
• Матеріал витримує динамічні навантаження до 400 кН;
• Покриття - цинкове, фосфатне або ґрунтове антикорозійне;
• Термін служби – понад 30 років при експлуатації у промислових умовах.

Застосування

Накладки КР-140 застосовуються на важких шляхах підкранових промислових підприємств, складських терміналів і портових комплексів. Використовуються при монтажі рейок КР-140, які застосовуються в конструкціях кранових колій великої вантажопідйомності. Монтуються болтами М27×160 з гайками та шайбами ШС-27 за ГОСТ 6402. Забезпечують стійкість колії та рівномірне сприйняття навантажень від коліс кранового обладнання.

Переваги накладок КР-140:

• Висока міцність та жорсткість при екстремальних навантаженнях;
• Повна відповідність геометрії рейки КР-140;
• Надійна болтова з'єднання без послаблення при вібраціях;
• Стійкість до корозії, перепадів температур та зносу;
• Відповідність технічним вимогам ДСТУ 3323:2019 та нормам Укрзалізниці.

Постачання та комплектація

• Поставляємо накладки КР-140 партіями згідно з нормативною документацією;
• Комплектуємо болтами М27×160, гайками М27 та шайбами ШС-27;
• Кожна партія проходить контроль геометрії, твердості та міцності металу;
• Доставка по Україні автомобільним та залізничним транспортом зі складів компанії «Промбудколія».
