Накладки стикові ізолюючі Р-50

Накладки стикові ізолюючі Р-50 – елементи залізничної колії, призначені для механічного з'єднання та електричної ізоляції рейок типу Р-50. Застосовуються для облаштування ізольованих стиків у системах автоблокування, автоматичної локомотивної сигналізації та електричної централізації стрілок.

Опис та конструкція

Ізолювальні накладки Р-50 виготовляються ДСТУ 3323:2019 (ГОСТ 2768-84) з конструкційної сталі з електроізоляційними елементами. Конструкція складається з двох профільованих металевих накладок, між якими встановлені ізолюючі прокладки та втулки. Така система виключає контакт металу з металом та забезпечує повну електричну роз'єднаність рейкових ниток.

• Геометрія накладки відповідає профілю рейки Р-50;
• Прокладки виготовляються із склотекстоліту, поліаміду або фторопласту;
• Втулки під стикові болти забезпечують надійну ізоляцію під час стиснення;
• Металеві частини покриваються антикорозійним та електроізоляційним складом;
• Виріб розрахований на експлуатацію у будь-яких кліматичних зонах.

Застосування

Накладки ізолюючі Р-50 застосовуються на залізничних лініях, обладнаних системами електричної централізації, автоблокування та сигналізації. Встановлюються у місцях розриву рейкових ланцюгів, забезпечуючи електричну ізоляцію сусідніх ділянок за збереження механічної міцності стику.

Переваги накладок ізолюючих Р-50:

• Висока міцність та надійне утримання рейкового стику;
• Повна електрична ізоляція при високій вологості та вібраціях;
• Довговічність, стійкість до перепадів температур та корозії;
• Сумісність з стиковими болтами М24 і М27, стандартними шайбами і прокладками;
• Відповідність технічним вимогам Укрзалізниці та ДСТУ 3323:2019.

Постачання та комплектація

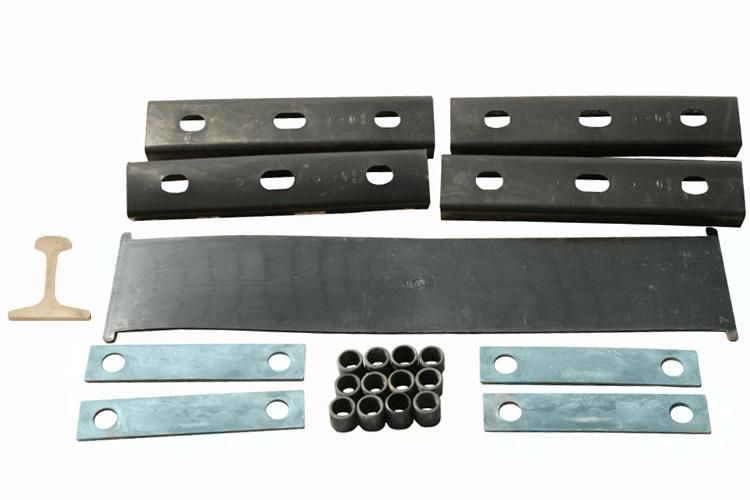

• Поставляємо комплекти накладок ізолюючих Р-50 (2 накладки, 4 прокладки, 4 втулки, болти та шайби);
• Кожен виріб проходить випробування на опір ізоляції та геометричну точність профілю;
• Можливе постачання накладок з посиленим антикорозійним покриттям;
• Доставка по Україні залізничним та автотранспортом зі складів компанії «Промбудколія».
