Стикова ізоляція Р-50

Стикова ізоляція Р-50 – комплект елементів, призначений для створення ізольованих стиків рейок типу Р-50 у системах автоблокування, електричної централізації та сигналізації залізничних ліній. Забезпечує механічну міцність з'єднання та повну електричну ізоляцію суміжних ділянок колії.

Опис та конструкція

Комплект стикової ізоляції Р-50 виготовляється за ДСТУ 3323:2019 (ГОСТ 2768-84) та включає металеві накладки, електроізоляційні прокладки, втулки та кріплення. Накладки виконані із сталі 09Г2С, поверхня покрита електроізоляційним складом. Між ними встановлюються ізолюючі прокладки зі склотекстоліту, фторопласту або поліаміду, що виключають контакт металу з металом. Конструкція зберігає ізоляційні властивості при тривалих динамічних та кліматичних впливах.

• Профіль накладок відповідає рейці типу Р-50;
• Ізолювальні втулки запобігають електричному контакту болтів з накладками;
• Прокладки мають високу міцність і стійкість до вологи;
• Покриття металевих елементів захищає від корозії та атмосферних впливів;
• Гарантований опір ізоляції не менше 10 МОм за вологості до 98%.

Застосування

Стикова ізоляція Р-50 застосовується на залізничних лініях, обладнаних електричними ланцюгами сигналізації, автоблокування та централізації стрілок. Встановлюється у місцях розриву рейкових ланцюгів для ізоляції електричних секцій колії. Використовується на станційних та перегінних ділянках, а також у стрілочних переведеннях.

Переваги стикової ізоляції Р-50:

• Висока механічна міцність за збереження ізоляційних властивостей;
• Довговічність та стійкість до вібрацій та перепадів температури;
• Ефективна робота при високій вологості та запиленості;
• Сумісність з рейками та болтами типів М24 та М27;
• Повна відповідність вимогам Укрзалізниці та стандартам безпеки руху поїздів.

Постачання та комплектація

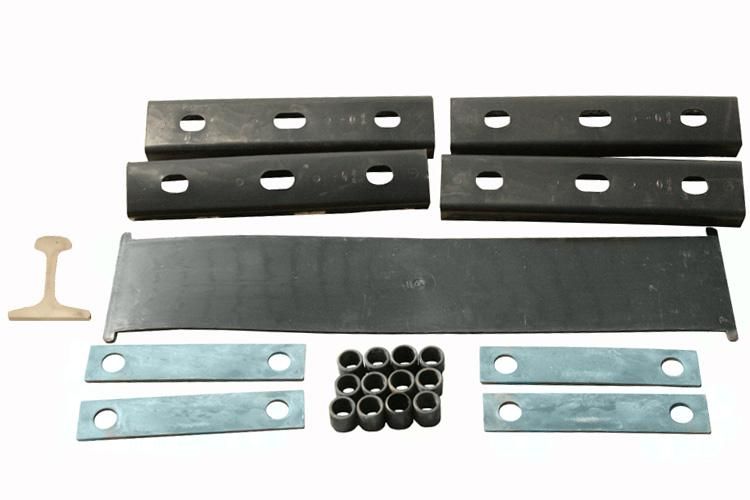

• Поставляємо комплекти стикової ізоляції Р-50: 2 накладки, 4 прокладки, 4 втулки, комплект болтів, гайок та шайб;
• Кожна партія проходить перевірку опору ізоляції та точності геометрії профілю;
• Можливе постачання посилених комплектів для ділянок з підвищеним навантаженням;
• Доставка по Україні залізничним та автотранспортом зі складів компанії «Промбудколія».
