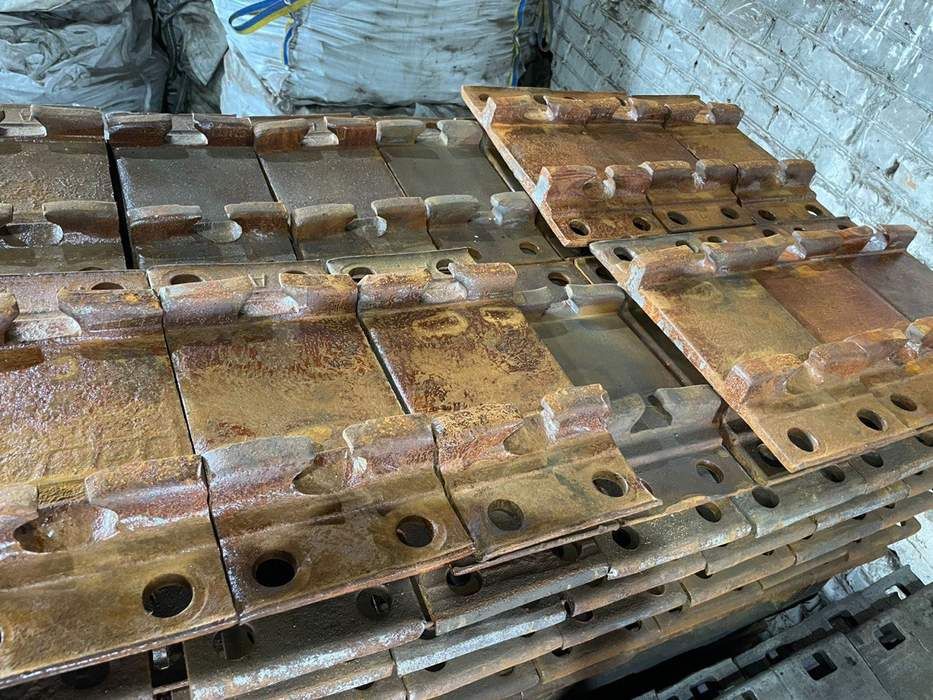

Підкладка КДЛ-65 (КД-65)

Підкладка КДЛ-65 (КД-65) - елемент верхньої будови залізничної колії, призначений для укладання під колію типу Р-65 на дерев'яних шпалах. Забезпечує рівномірний розподіл зусиль на шпалу, надійне утримання рейки та стабільність колії. Застосовується на магістральних, станційних та промислових ділянках колії з інтенсивним рухом.

Опис та конструкція

Підкладки КДЛ-65 виготовляються за ДСТУ 3311:2019 (ГОСТ 16277-93) із гарячекатаної сталі з термообробкою. Конструкція передбачає виїмку під підошву рейки типу Р-65 та чотири отвори під милиці або шурупи. Овальні отвори компенсують температурні розширення рейок, а круглі забезпечують жорстке кріплення підкладки до шпали. Геометрія виробу забезпечує щільне прилягання підошви рейки, виключаючи його усунення при вібраціях.

• Профіль під рейку виконаний за стандартом для Р-65 з точністю ±0,5 мм;
• Поверхні пройшли фрезерування для щільного контакту з колією;
• Твердість матеріалу після термообробки – не менше 220 HB;
• Антикорозійний захист - фосфатування, оцинкування або фарбування масляним складом;
• Термін служби - не менше 30 років при нормативних навантаженнях та регулярному обслуговуванні колії.

Застосування

Підкладки КДЛ-65 використовуються для укладання рейок Р-65 на дерев'яних шпалах. Використовуються при будівництві та ремонті залізничних ліній загального та промислового призначення, у тому числі на станціях, стрілочних переведеннях та під'їзних гілках. Сумісні з рейковими кріпленнями типів КБ-65, КБЛ-65, а також із милицями 16×165 мм та шурупами 24×150 мм.

Переваги підкладок КДЛ-65:

• Висока міцність та надійність при експлуатації під важким рухомим складом;
• Рівномірний розподіл тиску на шпалу, що запобігає її зносу;
• Стійкість до вібраційних та температурних навантажень;
• Простота монтажу та сумісність із стандартними елементами шляху;
• Відповідність технічним вимогам Укрзалізниці та ДСТУ 3311:2019.

Постачання та комплектація

• Поставляємо підкладки КДЛ-65 (КД-65) партіями нормативної специфікації;
• Кожна партія проходить перевірку геометрії, твердості та якості поверхні;
• Комплектуємо милицями, шурупами та клемами за заявкою замовника;
• Доставка по Україні автомобільним та залізничним транспортом зі складів компанії «Промбудколія».
