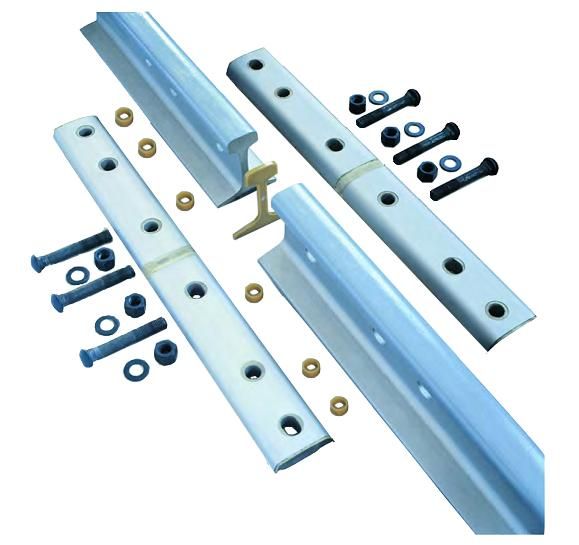

Стикова ізоляція Р-65

Стикова ізоляція Р-65 - комплект елементів, призначений для створення ізольованих стиків рейок типу Р-65 в електричних системах автоблокування, централізації стрілок та сигналізації. Забезпечує міцне механічне з'єднання рейок та надійну електричну ізоляцію між ними у будь-яких умовах експлуатації.

Опис та конструкція

Комплект стикової ізоляції Р-65 виготовляється за ДСТУ 3323:2019 (ГОСТ 2768-84) та складається з двох металевих накладок, електроізоляційних прокладок, втулок та кріпильних елементів. Накладки виконані із міцної конструкційної сталі 09Г2С, профіль якої повністю відповідає геометрії рейки Р-65. Між ними встановлені діелектричні прокладки та втулки, що перешкоджають проходженню електричного струму між рейками та болтами. Конструкція зберігає ізоляційні властивості при перепадах температури, вібраціях та високій вологості.

• Ізолювальні прокладки виготовляються зі склотекстоліту, фторопласту або поліаміду;
• Втулки забезпечують повний поділ болтів та накладок;
• Поверхня накладок покрита антикорозійним та електроізоляційним складом;
• Геометрія та точність сполучень забезпечують надійну фіксацію рейок у стику;
• Опір ізоляції зберігається щонайменше 10 МОм при вологості до 98%.

Застосування

Стикова ізоляція Р-65 використовується на головних, станційних та стрілочних ділянках залізничних ліній, обладнаних електричними ланцюгами автоблокування, централізації та сигналізації. Застосовується для поділу електричних секцій колії та ізоляції суміжних рейкових ниток за збереження міцності механічного з'єднання.

Переваги стикової ізоляції Р-65:

• Висока міцність з'єднання при динамічних та температурних впливах;
• Повна електрична ізоляція навіть за високої вологості;
• Довговічність та стійкість до механічного зносу;
• Сумісність з рейками типу Р-65 та стиковими болтами М24, М27;
• Відповідність вимогам Укрзалізниці та міжнародним нормам EN 13674-1.

Постачання та комплектація

• Поставляємо комплекти стикової ізоляції Р-65: 2 накладки, 4 прокладки, 4 втулки, болти, гайки та шайби;
• Кожен виріб проходить контроль ізоляції, точності профілю та антикорозійного покриття;
• Можливе постачання комплектів посиленого виконання для ділянок з підвищеним навантаженням;
• Доставка по Україні автотранспортом або залізничними відправками зі складів компанії «Промбудколія».
