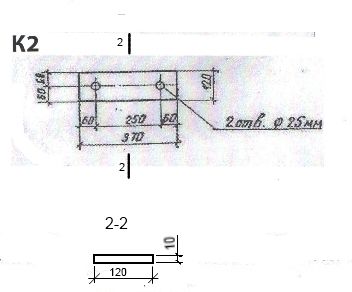

Підкладка K-2

Підкладка К-2 - елемент стрілочного перекладу, призначений для встановлення та надійного кріплення рейок на шпалах або брусах. Забезпечує рівномірний розподіл тиску рейки, стійкість колії та точне положення стрілочних елементів при проходженні рухомого складу.

Опис та конструкція

Підкладки типу К-2 виготовляються за ДСТУ 3311:2019 (ГОСТ 16277-93) та застосовуються у стрілочних переведеннях з рейками типів Р-50 та Р-65. Конструкція підкладки має форму металевої пластини з вирізами під підошву рейки та отворами під милиці або болти. Робоча поверхня підкладки забезпечує щільне прилягання рейки та стабільність при динамічних навантаженнях.

• Виготовляються із гарячекатаної сталі підвищеної міцності;
• Отвори під милиці виконуються з конусною фаскою;
• Поверхня шліфується для точного прилягання до підошви рейки;
• Можуть встановлюватись як під основною, так і під контррейкою стрілки.

Застосування

Підкладки К-2 використовуються при монтажі стрілочних перекладів, хрестовин та направляючих рейок. Застосовуються на шляхах з інтенсивним рухом, забезпечуючи стійкість та точність геометрії рейкового вузла. Сумісні з рейками типів Р-50 та Р-65 та стрілочними механізмами СПР-24, СПР-50, СПР-65.

Переваги підкладок К-2:

• Підвищена міцність та довговічність при динамічних навантаженнях;
• Збереження стійкості та точної геометрії стрілочного вузла;
• Простота монтажу та заміни при ремонті;
• Захист брусів від продавлювання та механічних пошкоджень;
• Відповідність стандартам Укрзалізниці та вимогам ДСТУ.

Постачання та комплектація

• Поставляємо підкладки К-2 для рейок Р-50 та Р-65;
• Комплектуємо кріпленням - милицями, болтами, гайками та шайбами;
• Можливе постачання з оцинкованим або лакофарбовим покриттям;
• Кожна партія проходить контроль твердості та геометричних параметрів.
